A BurgoBrás está executando a instalação dos sistemas de climatização e ventilação mecânica do novo Laboratório Qualitá, localizado no Max Plaza, em Canoas/RS. O projeto, desenvolvido pela Raiven Engenharia, apresenta uma solução de HVAC que combina tecnologia VRV Daikin, distribuição de ar por dutos, renovação e exaustão mecânica, com diferentes soluções aplicadas de acordo com as características de cada ambiente.
Para a climatização foram especificados dois sistemas VRV Daikin, totalizando 42 HP de capacidade nominal nas unidades condensadoras. A configuração foi dividida entre um sistema VRV 6 convencional e outro com recuperação de calor, permitindo atender de maneira independente as diferentes demandas térmicas existentes no laboratório.
O primeiro sistema utiliza uma unidade condensadora Daikin VRV 6 RXYQ20BRYM, de 20 HP, operando em aquecimento ou refrigeração. Ele atende predominantemente unidades evaporadoras dutadas, entre elas duas FXSQ125PAVE, uma FXSQ100PAVE e uma unidade dutada de maior capacidade destinada à área técnica. Pelo projeto, esse conjunto atende ambientes como Área de Apoio, Microbiologia, Reserva Técnica e Área Técnica.
Já o segundo sistema utiliza uma unidade condensadora Daikin REYQ22BYM, de 22 HP, com tecnologia Heat Recovery. Essa configuração representa um dos diferenciais técnicos da instalação: por meio da caixa de seleção de modo Daikin de 10 saídas, o sistema possibilita que diferentes ambientes operem simultaneamente em refrigeração e aquecimento, oferecendo maior flexibilidade para áreas que podem apresentar demandas térmicas distintas ao longo do funcionamento do laboratório.
A distribuição interna foi projetada utilizando diferentes tipos de evaporadoras Daikin — Hi Wall, Cassete Round Flow de 4 vias e unidades Built-in dutadas — permitindo adequar a solução às características arquitetônicas e funcionais de cada espaço. Entre os ambientes identificados nas plantas estão recepção, hall, sala de reuniões, coordenação, sala comercial, copas, Sala de Espermograma e Neurodivergentes, Sala Gineco, Microbiologia e áreas técnicas e de apoio.
Nas unidades dutadas, a solução ganha um componente adicional relacionado ao tratamento e à distribuição do ar. O projeto contempla filtragem G4 e F8, caixas porta-filtro e redes de insuflamento e retorno. A distribuição é realizada por diferentes modelos e dimensões de grelhas e difusores, com especificações TROX, dimensionados conforme as vazões necessárias em cada ambiente.

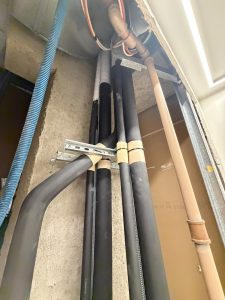

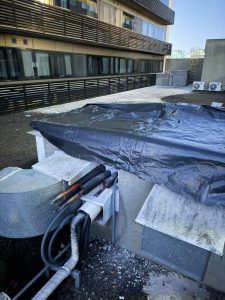

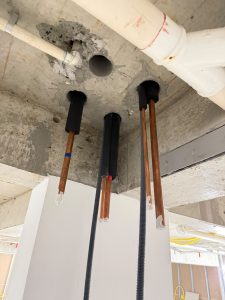

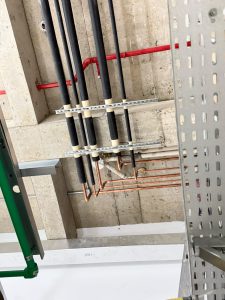

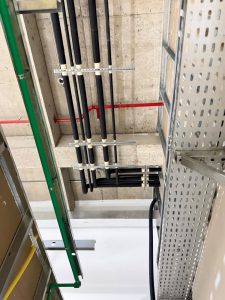

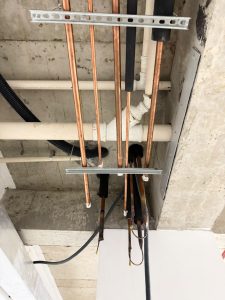

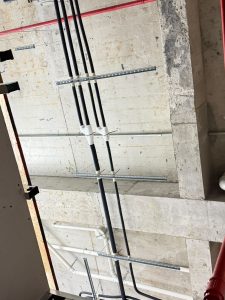

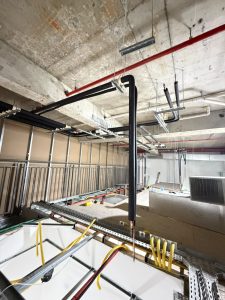

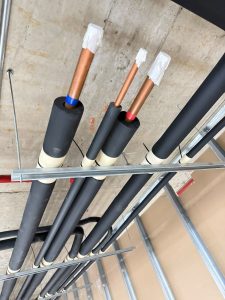

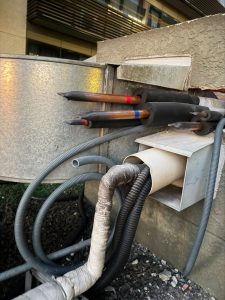

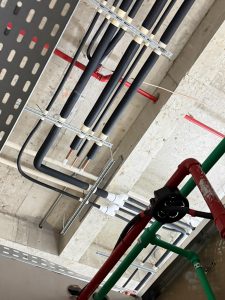

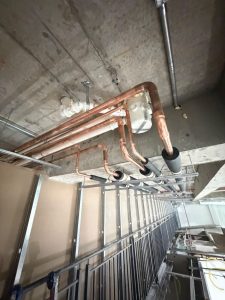

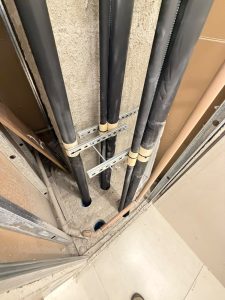

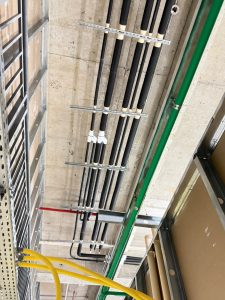

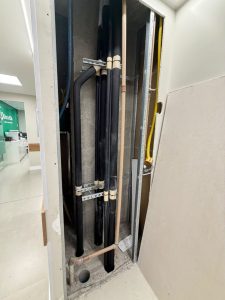

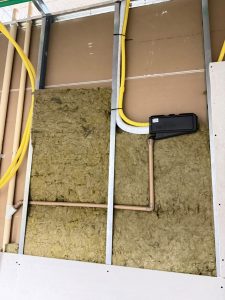

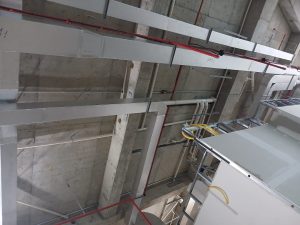

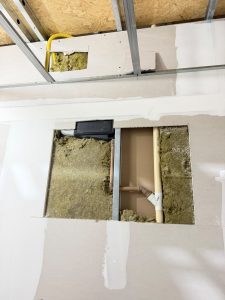

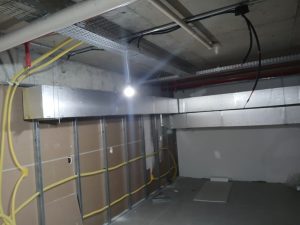

Outro destaque é a construção das redes de dutos em painéis MPU Multivac, solução pré-isolada constituída por painéis de alumínio com núcleo de espuma rígida de poliuretano. Conforme especificado no projeto, os dutos destinados à renovação e exaustão possuem painéis de 10 mm, enquanto as redes de insuflamento e retorno utilizam painéis de 20 mm, adequando a construção à função de cada sistema.
O projeto vai além do controle de temperatura e contempla também sistemas independentes de renovação e exaustão mecânica de ar. Foram especificados ventiladores helicocentrífugos de baixo nível de ruído da linha TD Silent, com diferentes capacidades de vazão. Nas unidades destinadas à renovação de ar, o projeto prevê ainda caixas filtrantes com filtragem G4.
A estratégia de funcionamento desses sistemas também foi detalhada pela engenharia. A renovação de ar deverá ser programada para iniciar 30 minutos antes da utilização dos ambientes e permanecer em funcionamento até 10 minutos após o encerramento, enquanto determinados sistemas de exaustão trabalham associados a sensores de presença, mantendo a extração por mais cinco minutos após cessado o movimento. O projeto também estabelece o correto comissionamento entre a entrada de ar de renovação e o retorno das unidades dutadas.

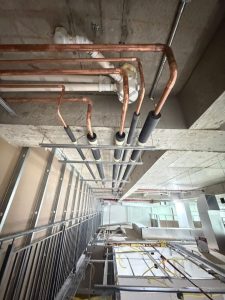

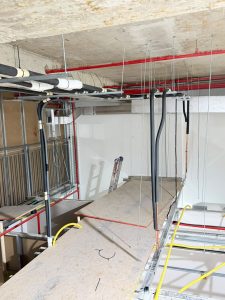

A análise das plantas mostra ainda a preocupação com a manutenibilidade da instalação, com previsão de alçapões e áreas de acesso aos equipamentos e aos elementos filtrantes, além de uma região destinada especificamente à plataforma de manutenção. A casa de máquinas concentra equipamentos e componentes fundamentais dos dois sistemas VRV, organizando a infraestrutura necessária para atendimento dos diferentes pavimentos.
Com a execução deste projeto, a BurgoBrás aplica sua experiência em sistemas de climatização de maior complexidade, integrando tecnologia VRV Daikin 6, recuperação de calor, distribuição de ar por dutos, filtragem, renovação e exaustão mecânica em uma única instalação.
O resultado é uma solução concebida para proporcionar controle térmico individualizado, flexibilidade operacional, eficiência energética e adequada distribuição e renovação do ar, características especialmente relevantes em um empreendimento com diferentes ambientes e demandas de utilização como o novo Laboratório Qualitá no Max Plaza, em Canoas.
Projeto de HVAC: Raiven Engenharia
Execução: BurgoBrás
Climatização: Daikin VRV 6 / VRV Heat Recovery
Distribuição de ar: TROX
Dutos: MPU Multivac
Local: Max Plaza – Canoas/RS
